摘要：工業控制領域?qū)CBA的穩定性與耐久性要求遠高于商業級產品。本文深入解析工業PCBA在SMT貼片、材料選型、質量管控環節的技術要點，幫助設備制造商規避量產風險，提升產品MTBF（平均無故障時間）。

一、工業PCBA的特殊性：為什么工控板不能簡單套用普通工藝

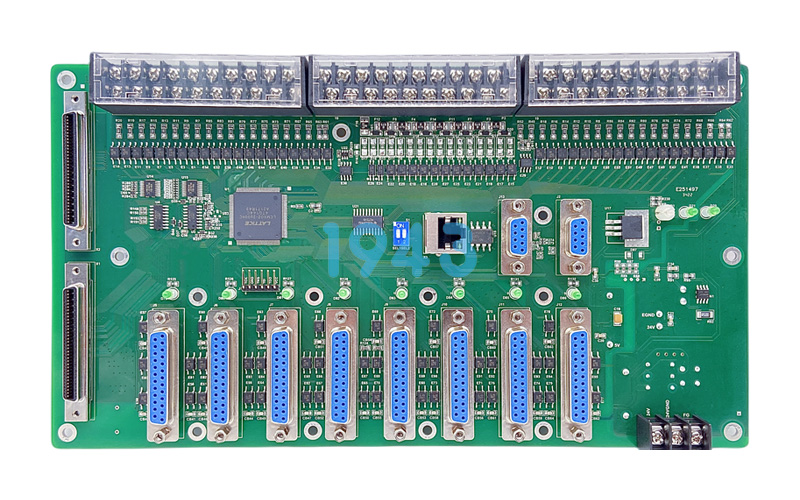

工業控制板作為自動化設備、儀器儀表、電力監控系統的核心載體，其運行環境往往伴隨高電磁干擾、寬溫濕度波動、長期連續運行等嚴苛條件。與常規電路板相比，工業PCBA在以下維度存在顯著差異：

1. 板材與層壓結構要求 工業級PCB通常選用高TG（玻璃化轉變溫度）板材，TG值需達到150℃以上，確保在高溫環境下維持結構穩定性。多層板設計需嚴格控制層間對準度，避免熱循環后出現分層或銅箔剝離。

2. 元器件選型邏輯 工控PCBA優先選擇工業級（-40℃~85℃）甚至車規級寬溫器件，電阻、電容的電壓降額使用比例更高。連接器需考慮防振動設計，避免長期機械應力導致接觸不良。

3. 三防工藝必要性 針對粉塵、潮濕、化學腐蝕環境，工業PCBA必須實施三防處理或灌封處理，這是普通商業板很少涉及的工序。

二、工業控制板SMT貼片的關鍵控制點

SMT（表面貼裝技術）作為PCBA制造的核心環節，在工業領域需執行更嚴格的工藝窗口控制：

2.1 回流焊溫度曲線優化

工業板常使用大面積接地層和高熱容元件，溫度曲線設置需確保：

• 預熱區斜率：1-2℃/秒，防止熱沖擊導致PCB翹曲
• 回流峰值溫度：有鉛工藝控制在210-230℃，無鉛工藝235-245℃
• 液相線以上時間（TAL）：60-90秒，確保焊點充分潤濕同時避免金屬間化合物過度生長

2.2 大尺寸PCB的變形控制

工控板常見尺寸超過300mm×200mm，在回流焊過程中易產生板翹（Warpage）。需通過爐溫平衡設計、支撐治具、分段式軌道傳輸?shù)燃夹g(shù)將變形量控制在0.75%以?xún)?nèi)，避免后續組裝干涉。

2.3 高可靠性焊接標準

執行IPC-A-610 Class 2或Class 3標準，對QFN、BGA等底部焊端器件實施X-Ray透視檢測，確保空洞率低于25%，焊球共面性符合規范。

三、一站式PCBA代工代料模式的價值

對于工業設備制造商，選擇具備PCBA一站式制造能力的加工廠，可顯著降低供應鏈復雜度：

DFM可制造性評審（關鍵前置環節） 在正式量產前，專業團隊需審核：

• PCB拼板方式是否影響SMT貼片效率
• 元件間距是否滿足自動化設備最小要求（通常≥0.3mm）
• 測試點布局是否覆蓋關鍵網絡，便于ICT（在線測試）實施

供應鏈協同優勢 工業級芯片交期長、渠道復雜，代工廠通過集中備料、替代料驗證、批次一致性管理，幫助客戶規避停產風險。特別是針對TI、ADI、ST等品牌的工業級芯片，需嚴格管控渠道來源，避免混入商業級或翻新料。

過程可追溯體系 通過MES（制造執行系統）實現：

• 每塊PCBA與SMT錫膏批次、回流焊爐溫曲線數據綁定
• 關鍵元件（如MCU、電源模塊）的序列號記錄
• 測試數據（FCT功能測試、老化測試記錄）存檔至少3年

四、工業PCBA質量控制的四維檢測體系

為確保工控板在惡劣環境下的長期穩定性，需建立從來料到出貨的全流程檢測：

特殊工藝要求：

• 金手指保護：對PCIe、金手指接口類PCB，需在SMT階段使用耐高溫膠帶防護，防止沾錫影響接觸可靠性
• 大功率器件散熱：對IGBT驅動板、電源模塊，需檢查導熱硅脂涂覆均勻性，確保熱阻符合設計要求

五、選擇工業PCBA加工廠的評估維度

設備制造商在篩選SMT貼片合作伙伴時，建議重點考察：

1. 工藝能力邊界

• 最小可貼裝封裝（0201、BGA 0.3mm間距）
• 最大PCB尺寸與厚度范圍
• 是否支持無鉛工藝

2. 行業經驗匹配度 優先選擇具有工業自動化、電力電子、儀器儀表領域經驗的加工廠，這類廠商更理解共模干擾抑制、信號完整性、安規距離等工業級設計訴求。

3. 柔性生產能力 工業設備常存在"多品種、小批量"特點，工廠需具備：

• 快速換線能力（SMED），支持單批次50片起訂
• 樣品72小時極速打樣通道
• 量產階段99%以上的一次通過率（FPY）

六、1943科技：專注工業級PCBA制造服務

作為深耕電子制造領域的SMT貼片加工廠，1943科技針對工業控制領域構建了專項服務體系：

制造能力配置

• 高精度SMT生產線，支持0201~1206全系列封裝
• 無鉛回流焊爐溫精度±1℃，滿足高可靠性焊接需求
• 全自動AOI+3D SPI檢測，缺陷攔截率≥99.5%

質量保障體系

• 嚴格執行IPC-A-610 Class 2/3標準
• 來料檢驗→過程控制→出貨檢驗三級質量門
• 每批次提供爐溫曲線圖、首件確認報告、測試數據記錄

供應鏈服務

• 工業級芯片渠道直采，支持BOM優化與替代料驗證
• 透明化物料管理，提供元器件批次追溯報告
• 支持VMI（供應商管理庫存）模式，縮短交付周期

交付承諾

• 樣品打樣：常規工藝72小時交付
• 小批量：3-5個工作日
• 量產階段：按時交付率≥98%

結語

工業PCBA的制造質量直接決定自動化設備的現場穩定性。從DFM設計優化、高可靠性SMT貼片，到全流程質量追溯，選擇具備工業領域經驗的PCBA一站式服務商，是縮短研發周期、降低量產風險的關鍵路徑。1943科技將持續以精密制造工藝與嚴格的品控標準，為工業自動化領域提供高可靠性的電路板組裝解決方案。
